동일한 시장 선도적 성능, 향상된 사용성

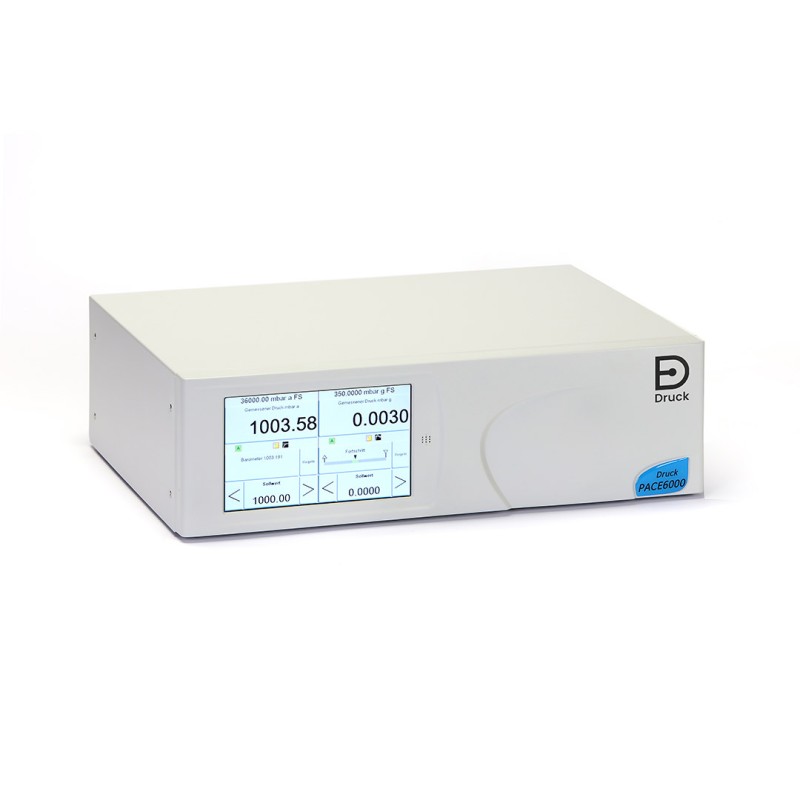

Druck의 PACE5000E/6000E는 기존 PACE5000/6000 섀시를 대체하는 단일/듀얼 채널 압력 컨트롤러입니다.

새로운 PACE5000E/6000E는 PACE 포트폴리오의 시장 선도적 성능을 계속 제공하여 장기적인 안정성, 제어 안정성 및 속도를 보장합니다.

업데이트된 섀시는 기존 제어 모듈, SCPI 명령어와 완전히 호환되며, 전작과 동일한 연결 위치 및 차원을 유지합니다.

PACE5000E/6000E는 완전 디지털 제어를 통해 높은 제어 안정성과 높은 슬루 레이트를 제공하며, 디지털 특성화된 압력 센서는 최신 세대의 피에조 저항형 및 TERPS 장치와 관련된 품질, 안정성, 높은 대역폭 및 정밀도를 제공합니다.

타사와의 비교 테스트에서 압도적인 성능 입증 (PACE5000E)

✅동일 파라미터에서 50% 이상 더 빠른 속도

✅제어 안정성 최소 3배 더 우수함

✅정확성 우월

"장비의 성능이 제시된 사양에 부합하여 고객의 최소 기대치 충족!"

특징

• 섀시 및 교환 가능한 제어 모듈 선택
• 단일, 이중 또는 자동 범위 제어 모듈 구성
• 고속 압력 제어 – 300CC*를 5초 만에 충전 (* 고객 구성에 따라 차이가 발생할 수 있습니다.)
• 최대 210bar(3000psi/21MPa) 게이지 및 절대압
• 교정된 온도 범위에서 0.001% FS의 정밀도
• 정확도 2, 3.5bar a 0.0004% RDG + 0.0027% FS 8-71 bar a 0.0011% RDG + 0.0026% FS
• 0.001% FS의 장기 안정성
• 기압 기준 옵션
• Druck의 새로운 고유한 피에조 저항 및 TERPS 압력 센서 기술을 사용
• 28개의 선택 가능한 압력 단위 및 4개의 사용자 정의 단위
• 스위치 테스트, 누출 테스트, 테스트 프로그램, 파열 테스트, 아날로그 출력 및 무전압 접점 옵션
• 항공 옵션
• 부정 압력 게이지 교정 기본 포함
• 고해상도 컬러 터치 스크린 작동
• 직관적인 아이콘 작업 기반 메뉴 구조
• 소프트웨어 패키지와 호환
• RS232, IEEE 연결, 이더넷 및 USB 기본 제공

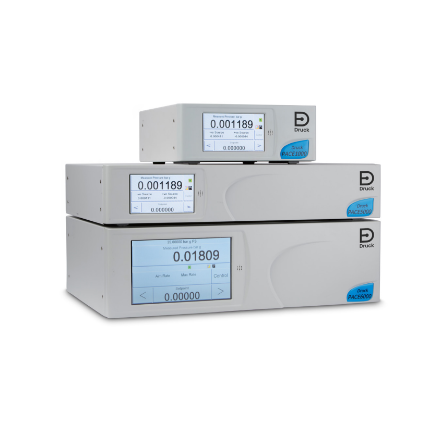

본체

5000E 본체

• 단일 채널 압력 컨트롤러 섀시
• 사용이 간편한 컬러 터치 스크린 디스플레이
• 교체 가능한 PACE CM 컨트롤 모듈과 함께 벤치톱 또는 랙 마운트형 압력 컨트롤러로 사용 가능
• 기본, 사전 설정, 분할 기능을 표준으로 갖춘 직관적인 작업 중심 메뉴
• 스위치 테스트, 누출 테스트, 파열 테스트, 테스트 프로그램, 아날로그 출력 및 전압 무접점 접점이 옵션으로 제공
• 다국어 지원 – 특정 요구사항에 맞게 추가 언어를 쉽게 번역 및 다운로드 가능
• RS232, IEEE 연결, 이더넷 및 USB를 기본으로 제공

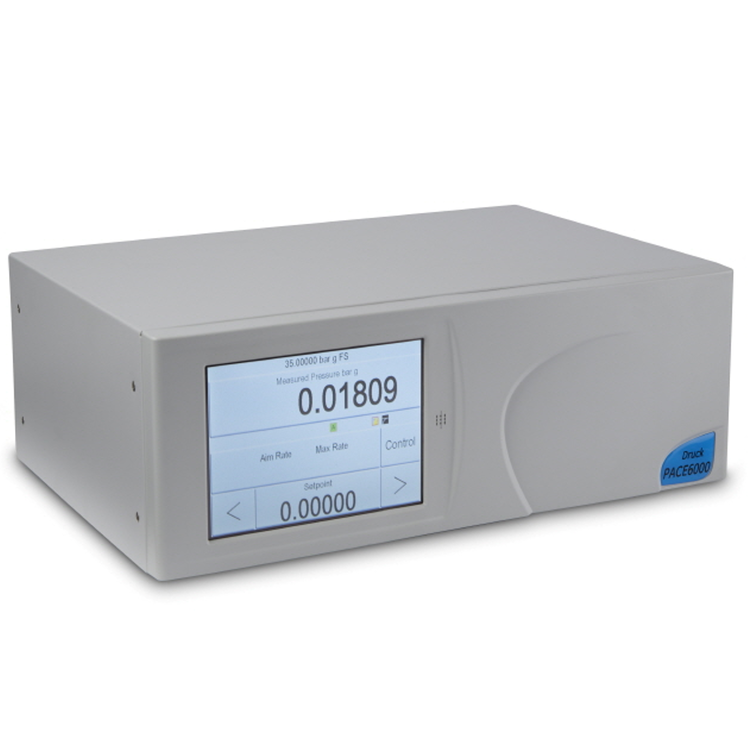

6000E 본체

• 이중 채널 압력 컨트롤러 섀시
• 두 개의 PACE CM 컨트롤 모듈 장착 - 단일, 자동 범위 조정 또는 동시 이중 압력 제어 모드에서 사용 가능
• 항공용 옵션으로 항공 단위에서 완전한 제어 가능
• 모듈 압력 범위 비율 제한 없음

리크 테스트

리크 테스트는 기기에 연결된 외부 시스템에 테스트 압력을 가하여 리크로 인한 압력 변동의 크기를 측정합니다. 이 어플리케이션은 테스트 압력과 체류 시간을 설정하여 테스트 압력 및 리크 테스트 기간 동안 발생할 수 있는 단열 효과를 제거합니다. 완료되면 디스플레이에 시작 압력, 종료 압력, 압력 변화 및 리크율이 표시됩니다.

파열 테스트

파열 테스트는 주로 압력 파열 디스크를 테스트하기 위해 설계된 PACE 시리즈용 어플리케이션입니다. 파열 테스트 옵션은 압력을 제어적으로 증가시키고, 장치가 파열되거나 파열이 발생하는 정확한 지점을 정확하게 측정합니다.

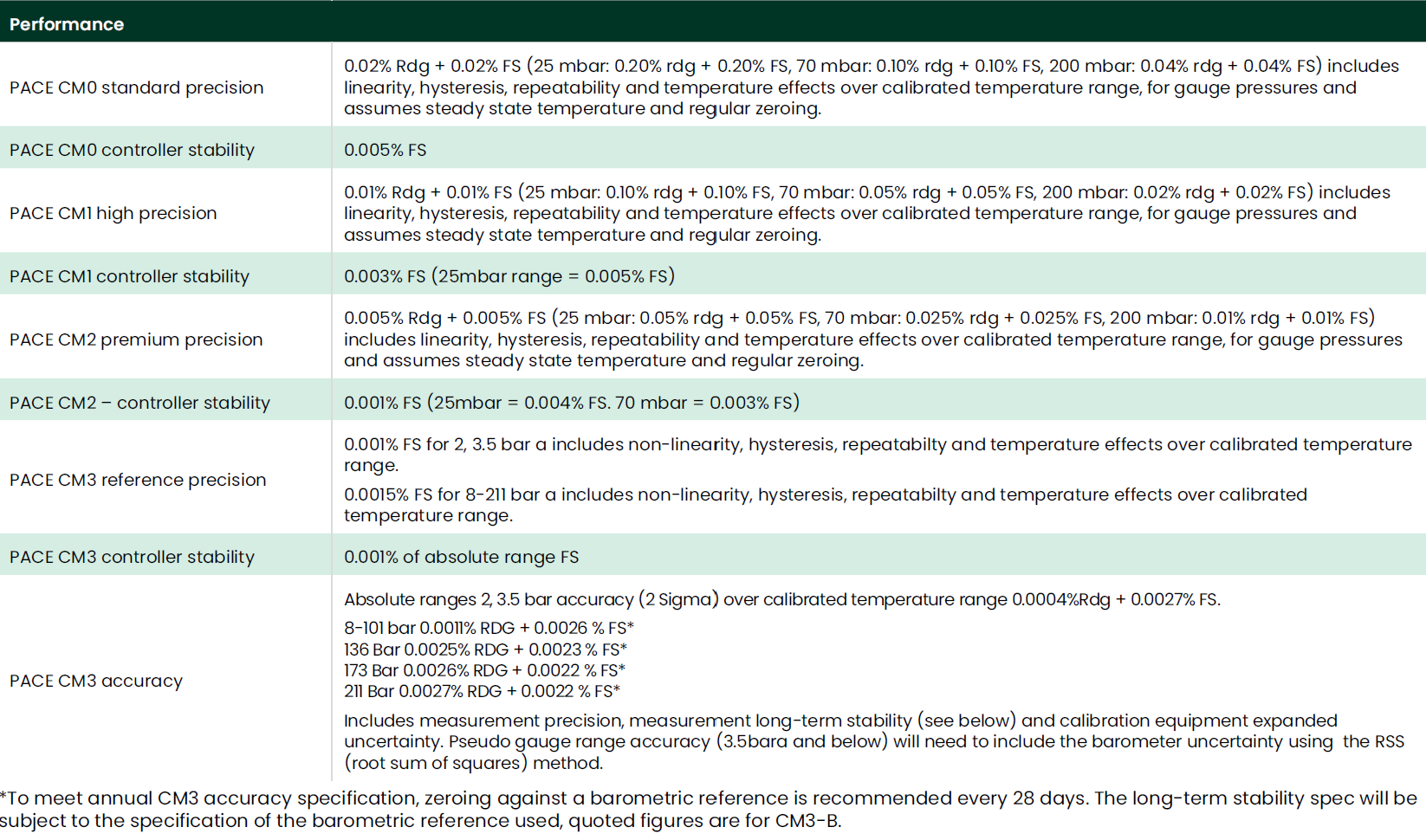

컨트롤 모듈

• CM0 = 표준
• CM1 = 고성능
• CM2 = 프리미엄
• CM3 = 레퍼런스

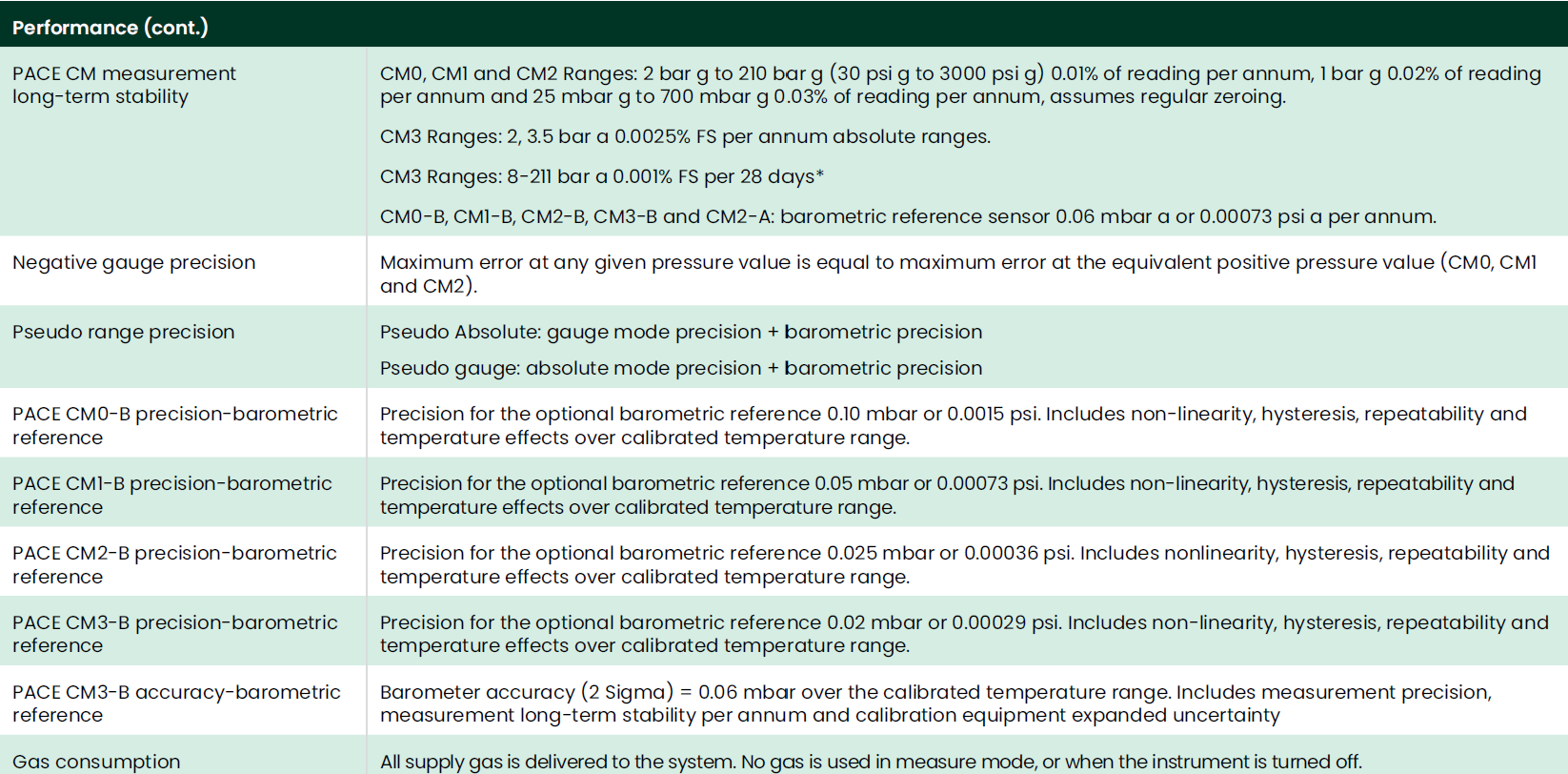

사양

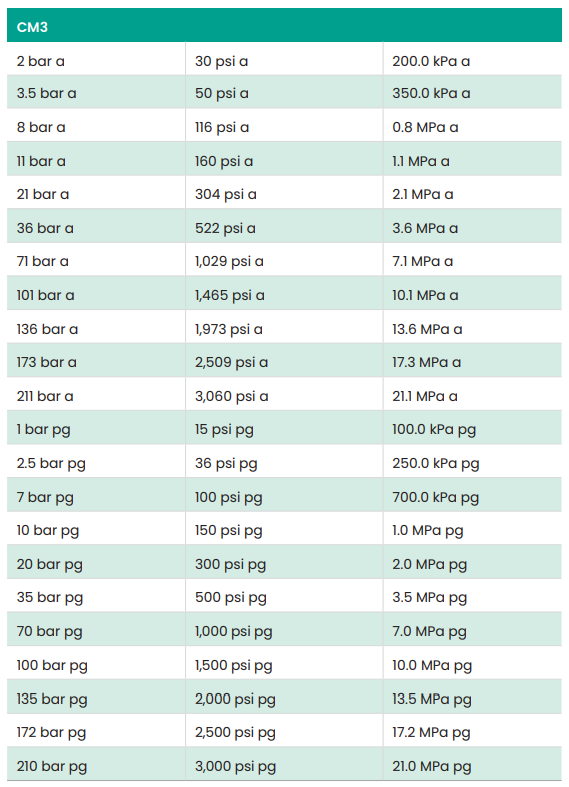

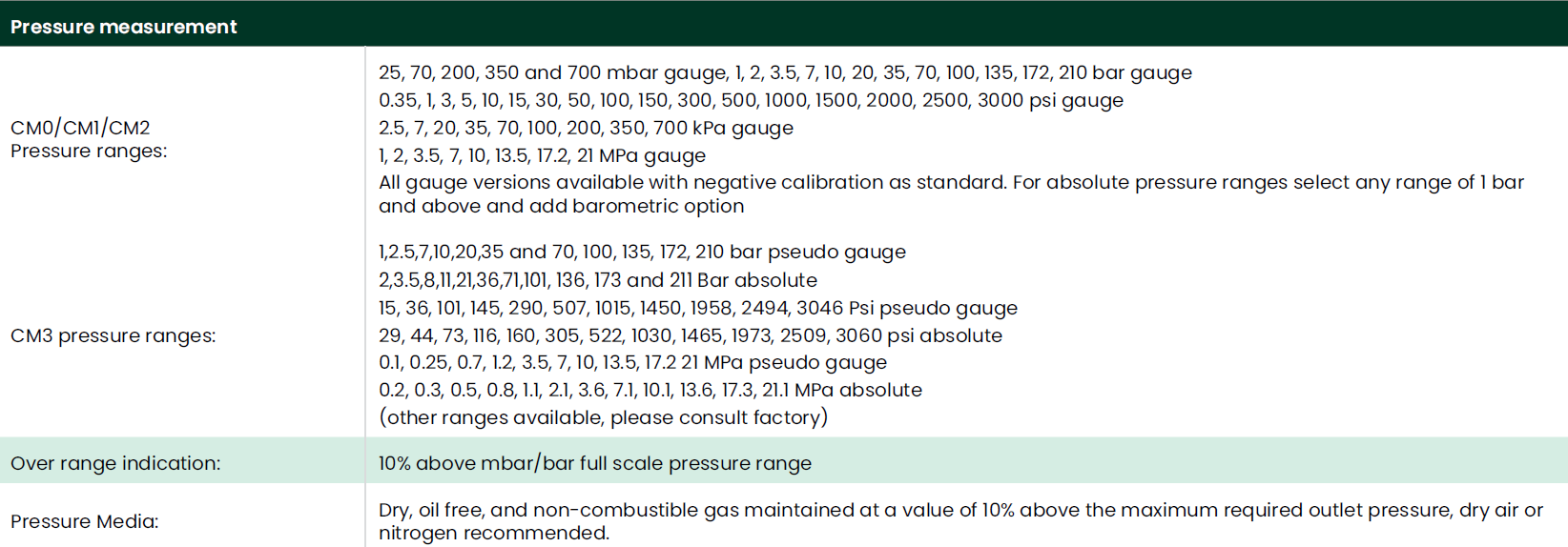

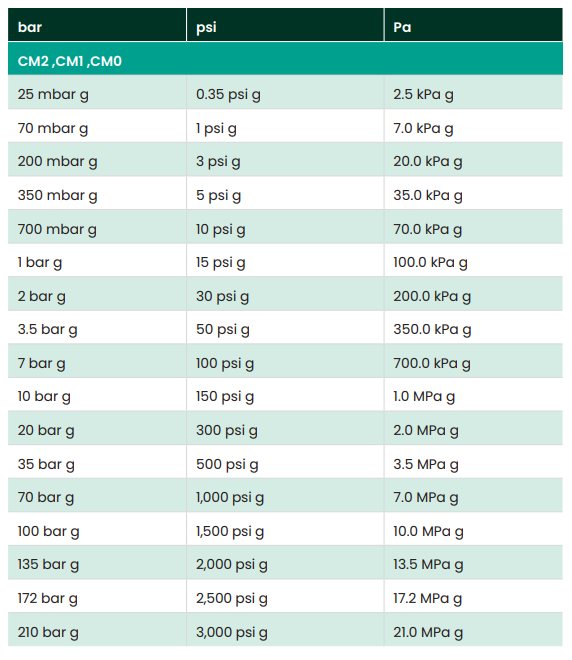

압력 범위
